Поз. 1
ТСЛ-100
- 100 кВА
- 10 / 0,4 кВ
- Dyn11
- AN · IP00
Цена: по запросу
- Главная
- Каталог
Сухие силовые трансформаторы
GREENCAST: силовые трансформаторы с литой и воздушно-барьерной изоляцией, преобразовательные и повышающие исполнения, реакторы и специальные решения. Мощность 25–25 000 кВА, напряжение до 35 кВ, параметры по ТЗ заказчика.
Показано 12 из 12 позиций
По выбранным параметрам позиции не найдены. Измените фильтры или отправьте запрос по индивидуальным параметрам.
Поз. 2

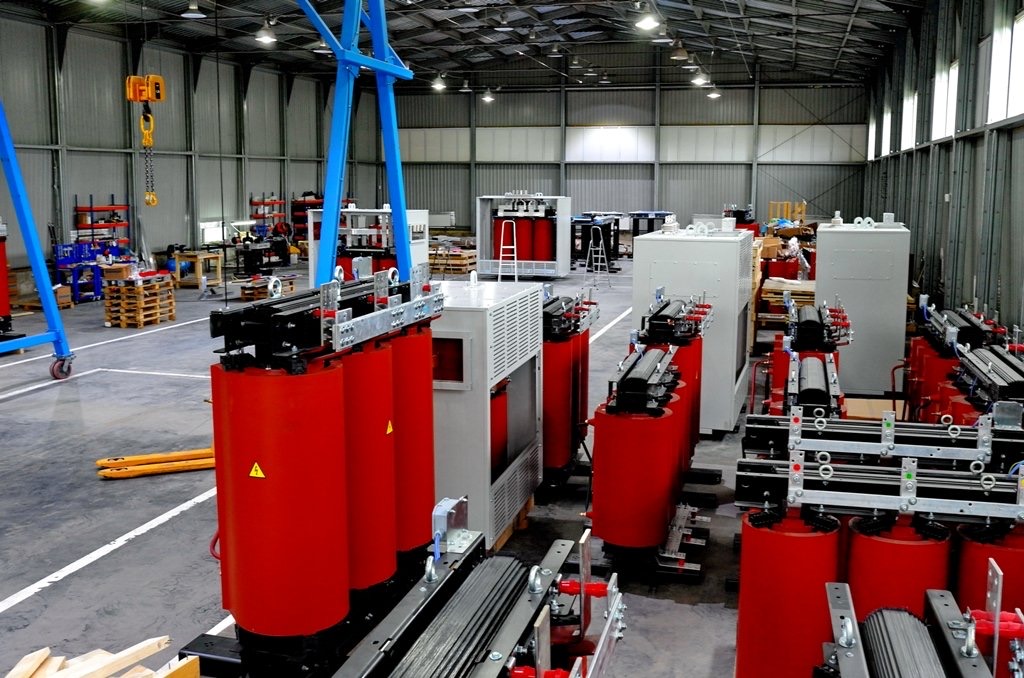

ТСЛ-250
- 250 кВА
- 10 / 0,4 кВ
- Dyn11
- AN · IP00
Цена: по запросу
Поз. 3

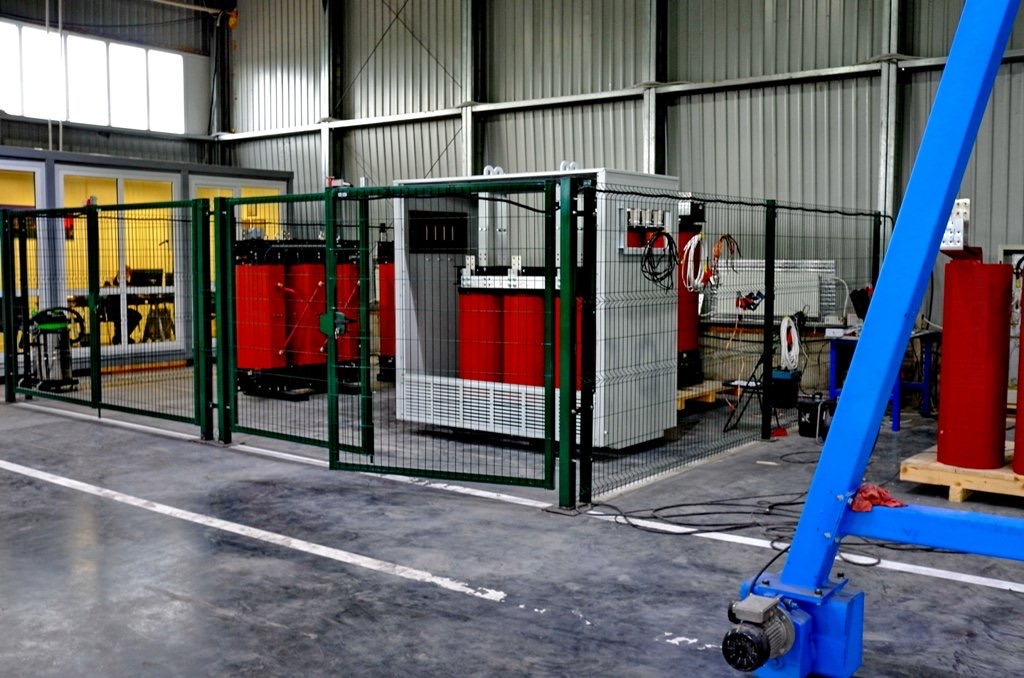

ТСЗЛ-400 / IP21
- 400 кВА
- 10 / 0,4 кВ
- Dyn11
- AN · IP21
Цена: по запросу
Поз. 4
ТСЗЛ-630
- 630 кВА
- 10 / 0,4 кВ
- Dyn11
- AN · IP21
Цена: по запросу
Поз. 5
ТСЗЛ-1000
- 1000 кВА
- 10 / 0,4 кВ
- Dyn11
- AN · IP21
Цена: по запросу
Поз. 6

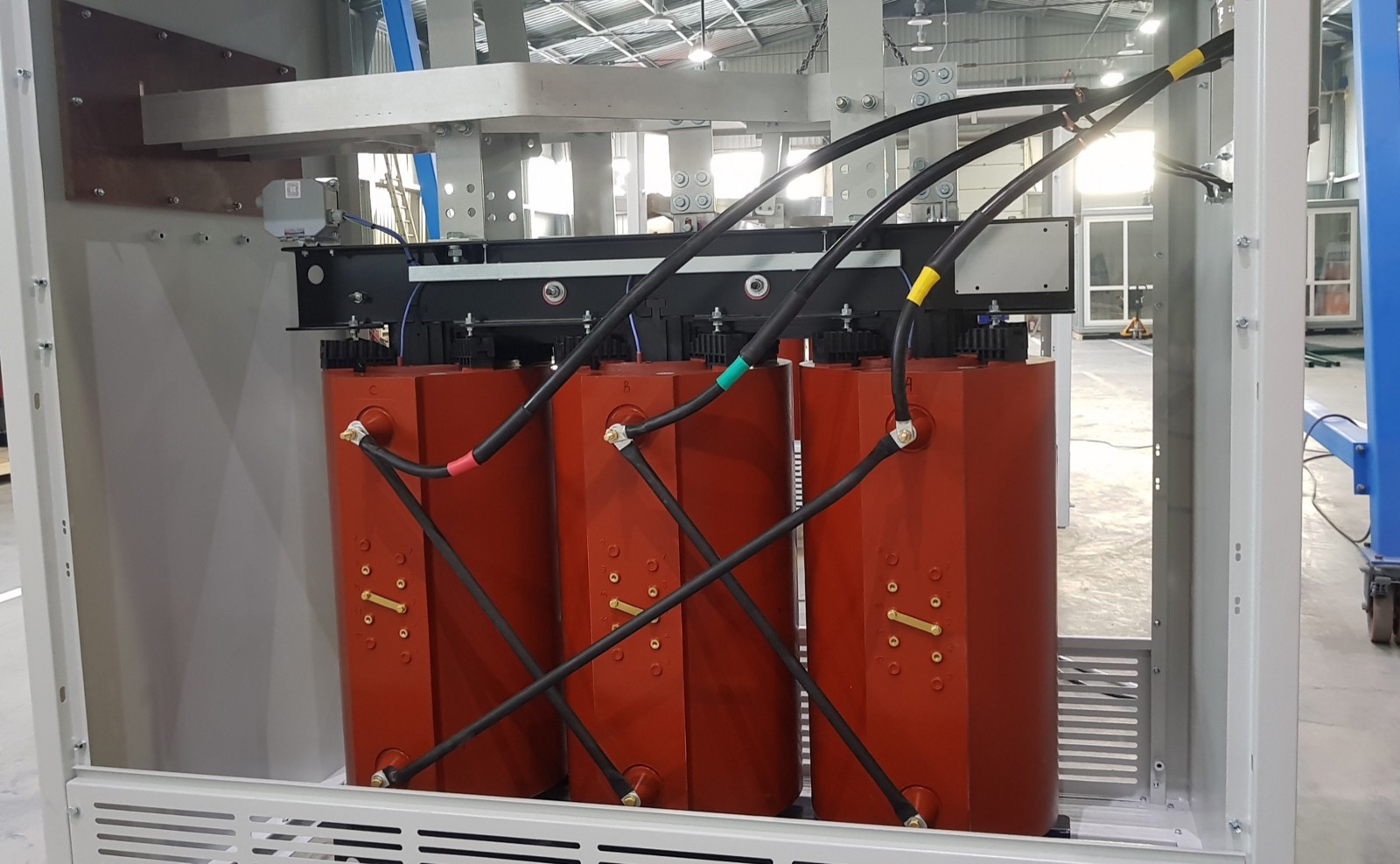

ТС-1250
- 1250 кВА
- 6 / 0,4 кВ
- Dyn11
- AN · IP00
Цена: по запросу
Поз. 7

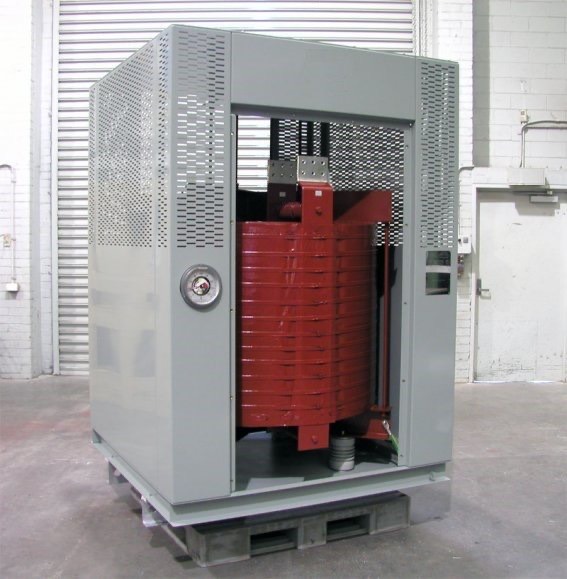

ТСЗЛ-1600 / IP31
- 1600 кВА
- 10 / 0,4 кВ
- Dyn11
- AN/AF · IP31
Цена: по запросу
Поз. 8
ТСЗЛ-2500 / 35 кВ
- 2500 кВА
- 35 / 0,4 кВ
- Dyn11
- AN/AF · IP21
Цена: по запросу
Поз. 9
ТСЗЛ-3150
- 3150 кВА
- 10 / 0,4 кВ
- YNd11
- AN · IP21
Цена: по запросу
Поз. 10
ТСЛ-160
- 160 кВА
- 10 / 0,4 кВ
- Dyn11
- AN · IP00
Цена: по запросу
Поз. 11
ТСЗЛ-800
- 800 кВА
- 10 / 0,4 кВ
- Dyn11
- AN · IP21
Цена: по запросу
Поз. 12
ТСЗЛ-2000
- 2000 кВА
- 10 / 0,4 кВ
- Dyn11
- AN/AF · IP21
Цена: по запросу
Ведомость изделий · основные характеристики
Л. 3| Поз. | Обозначение | Мощн., кВА | ВН, кВ | НН, кВ | Схема | P хх, Вт | P кз, Вт | U кз, % | I хх, % | IP | Охл. | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ТСЛ-100 | 100 | 10 | 0,4 | Dyn11 | 500 | 1 660 | 4,0 | 2,2 | IP00 | AN | 530 |
| 2 | ТСЛ-160 | 160 | 10 | 0,4 | Dyn11 | 560 | 2 610 | 6,0 | 1,9 | IP00 | AN | 740 |
| 3 | ТСЛ-250 | 250 | 10 | 0,4 | Dyn11 | 820 | 3 050 | 6,0 | 1,5 | IP00 | AN | 990 |
| 4 | ТСЗЛ-400 | 400 | 10 | 0,4 | Dyn11 | 1 150 | 4 260 | 6,0 | 1,3 | IP21 | AN | 1 510 |
| 5 | ТСЗЛ-630 | 630 | 10 | 0,4 | Dyn11 | 1 500 | 6 350 | 6,0 | 1,2 | IP21 | AN | 1 910 |
| 6 | ТСЗЛ-800 | 800 | 10 | 0,4 | Dyn11 | 1 800 | 7 830 | 6,0 | 1,1 | IP21 | AN | 2 210 |
| 7 | ТСЗЛ-1000 | 1 000 | 10 | 0,4 | Dyn11 | 2 100 | 8 700 | 6,0 | 1,0 | IP21 | AN | 2 750 |
| 8 | ТСЗЛ-1250 | 1 250 | 10 | 0,4 | Dyn11 | 2 500 | 10 440 | 6,0 | 1,0 | IP21 | AN | 3 100 |
| 9 | ТСЗЛ-1600 | 1 600 | 10 | 0,4 | Dyn11 | 2 800 | 12 610 | 6,0 | 0,9 | IP31 | AN/AF | 3 850 |
| 10 | ТСЗЛ-2000 | 2 000 | 10 | 0,4 | Dyn11 | 3 600 | 15 660 | 6,0 | 0,9 | IP21 | AN/AF | 4 500 |
| 11 | ТСЗЛ-2500 | 2 500 | 10 | 0,4 | Dyn11 | 4 300 | 18 400 | 6,0 | 0,8 | IP21 | AN/AF | 5 200 |
| 12 | ТСЗЛ-3150 | 3 150 | 10 | 0,4 | Dyn11 | 5 300 | 22 750 | 6,0 | 0,7 | IP21 | AN/AF | 6 100 |
| Значения справочные для стандартного исполнения Al/Al. Возможны медные обмотки Cu/Cu, пониженные потери ХХ до −50 % и КЗ до −35 %, исполнение от IP00 до IP54. | ||||||||||||
Не нашли нужную мощность?
Изготовим трансформатор под ваши технические требования: нестандартные мощности, напряжения, схемы соединений, исполнение корпуса и вводов.
О серии Greencast
Л. 4Литая изоляция — главный аргумент
Завод ООО «АСГ ТРАНСФОРМАТОРЕН» производит сухие трансформаторы с литой изоляцией типа ТСЛ, ТСЗЛ серии GREENCAST мощностью 25–25 000 кВА, напряжением 6–35 кВ, а также с воздушно-барьерной изоляцией типа ТС, ТСЗ, преобразовательные ТСП, ТСЗП, повышающие трансформаторы и реакторы. Гарантия на всю продукцию — 5 лет.
Трёхфазные сухие трансформаторы с литой изоляцией предназначены для преобразования электроэнергии в сетях энергосистем потребителей переменного тока частотой 50 Гц. Их устанавливают в производственных помещениях и общественных зданиях, где предъявляются повышенные требования пожаробезопасности, взрывозащищённости и экологической чистоты.
Исполнения и опции
Трансформаторы изготавливаются со степенью защиты от IP00 до IP54, по желанию заказчика устанавливается система принудительного воздушного охлаждения (+25 % или +40 % к мощности), термоконтроллер с датчиками Pt100, антивибрационные опоры и поворотные катки. Напряжение ВН и НН — любое по согласованию.
Импортозамещение
Серия GREENCAST — прямой аналог импортных литых трансформаторов GEAFOL, RESIBLOC, Trihal, SGB: европейское качество по ценам российских производителей, полное соответствие программе импортозамещения. Подберём аналог по габаритам присоединения — пришлите параметры действующей единицы.
Вопросы по каталогу
Л. 5Как подобрать трансформатор по мощности?
Определите суммарную установленную мощность нагрузки и коэффициент спроса; для двухтрансформаторной подстанции закладывайте загрузку 0,7–0,8 в нормальном режиме. Пришлите расчёт или однолинейную схему — инженер проверит и предложит серию.
Что входит в стандартное исполнение ТСЛ GREENCAST?
Трансформатор в сборе без кожуха (IP00), ВН 6(10) кВ, НН 0,4 кВ, группа Д/Yн-11, 50 Гц, обмотки Al/Al, климатическое исполнение У3. Для 400–3150 кВА: термоконтроллер Т154, термодатчики Pt100 (3 шт.), поворотные катки. Паспорт и руководство по эксплуатации — в комплекте.
Есть ли трансформаторы в наличии на складе?
Да, складская программа покрывает ходовые номиналы ТСЛ с литой изоляцией — отгрузка от 2 дней. Актуальный остаток уточняйте по телефону +7 (499) 703-06-48 или на почте asgtrafo@asgtrafo.ru.
Делаете ли вы трансформаторы с медными обмотками?
Да. Благодаря изменениям в логистике материалов ТСЛ GREENCAST с медными обмотками имеют конкурентные сроки и цены при неизменном уровне качества.
